Case 航空航天行業

Interface力傳感器應用于航空發動機試車臺測試

來源:

發布時間: 2025 - 01 - 17

航空發動機試車臺主要用于新型航空發動機的研發、老產品改造、新技術或新材料的應用驗證等，航空發動機試車臺推力校準系統包括標準推力稱（含SGA放大器和高精度9840/DGT等二次儀表）、推力校準控制器、液壓伺服作動器、液壓油源、上位機軟件及電纜、管路附件等。臺架系統上設計有兩套推力稱，即工作推力稱和標準推力稱。工作推力稱用于發動機試車時推力測量，考慮到使用頻次等原因選用Interface公司的疲勞級拉壓1000系列；標準推力稱用于臺架推力測量的校準，因此選用Interface公司的高精度型1100系列，標準推力稱為雙通道，一路用于加載裝置閉環控制，一路用于接數顯表顯示或供用戶上位機數據采集。工作推力為單通道，直接供用戶上位機采集。

航空航天行業螺栓緊固力和扭矩測量

來源:

發布時間: 2018 - 11 - 29

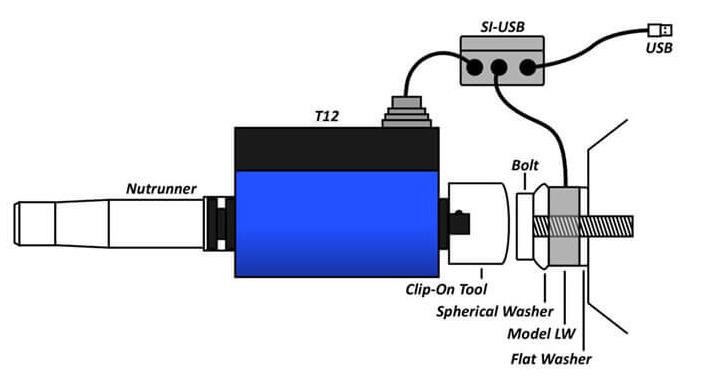

客戶需求一家航空航天公司正在制定一項測試計劃，該計劃涉及對不同接頭材料的緊固件進行扭矩和壓縮測量。除了同時精確測量力和扭矩的能力之外，該系統還需要高和低采樣率。它們需要可靠的準確性和長期穩定性。該測試計劃旨在為緊固件提供所需的力和扭矩規格的驗證，以確保安全而不影響安裝。接口方案使用LW型或LWCF型負載清洗機與T12型方形驅動旋轉扭矩傳感器配合使用，客戶能夠?qū)⒘团ぞ販y(cè)量值對準所需的水平。這是通過將傳感器與SI-USB的數據記錄和繪圖功能的高采樣率相結合來實現的，捕獲用于檢查的實時力水平。接口產品型號LW或LWCF負載墊圈旋轉扭矩型號T12，T15或T25SI-USB通用串行總線雙通道PC接口模塊替代設置T12，T15或T25，帶集成USB輸出選項（數據記錄和圖形功能與SI-USB相同）反作用力矩傳感器：TS14，TS15，TS16，TS17其他功能可用旋轉扭矩傳感器的速度/角度輸出選項操作流程1、接口的LW型或LWCF型負載墊圈安裝在螺栓頭和螺母之間。當扭矩施加在螺母上時，負載墊圈將測量負載。2、T12型方形驅動旋轉扭矩傳感器與電動螺母扳手一起安裝，用于測量組件內的扭矩。3、通過將LW或LWCF負載墊圈和旋轉扭矩傳感器與SI-USB雙通道PC接口模塊并聯，可以實現對施加的力和扭矩的實時觀察。4、隨附的Instrumentation軟件可以實現客戶記錄和數據繪圖。然后，Excel兼容文件允許進一步操作和分析此數據。5、最終，LW或LWCF負載清洗器，旋轉扭矩傳感器和數據記錄儀表配置為最終用戶提供了精確監控緊固緊固件的施加負載和旋轉扭矩的能力。測試結果將緊固件擰緊至規定的力和扭矩要求，并安全地安裝，不會損壞自身或接頭材料?？蛻裟軌蛴行?zhǔn)確地測量快速事件。

三軸力測力平臺方案

來源:

發布時間: 2018 - 11 - 29

技術參數機械特征量程kNX：-400 to 400Y：-400 to 400Z：-900 to 900量程可根據客戶需求長X 寬X 高mm900mm≤L≤1200mm 800mm≤W≤900mmH ≤400mm固有頻率Hz≥300安全過載%FS120電氣特征輸出信號 x-AxisVDC0-10輸出信號 y-AxisVDC0-10輸出信號 z-AxisVDC0-10激勵電壓 MAXV10輸入電阻 x, y-AxisOhm700±50輸出電阻 x, y-AxisOhm700±20輸入電阻 z-AxisOhm1400±100輸出電阻 z-AxisOhm1400±40絕緣電阻Ohm 5×109電氣連接16-pole plug M23 female精度數據精度等級%≤±1線性誤差% FS≤±1滯后性% FS≤±1零點溫移%FS / K0.02靈敏度溫移% RD / K0.0230 分鐘內蠕變% FS≤ 0.1響應頻率Hz2000串?dāng)_額定負載內從X 到Y(jié) 串?dāng)_% FS≤±2額定負載內從Y 到X 串?dāng)_% FS≤±2額定負載內從Z 到X/Y 串% FS≤±2額定負載內從X/Y 到Z 串% FS≤±2溫度工作溫度范圍°C-10…+70操作溫度范圍°C-10…+85備注1、精度取決于安裝板的厚度：必須避免板局部變形，甚至安裝部件的尺寸以及剛度的影響都很重要。2、如果大的彎曲力矩加載在安裝板上導致變形，精度也會降低。3、在精確的安裝條件下，我們能夠進行計算適當?shù)卣{(diào)節安裝板的厚度。例如，在板中間一個單點上內插 800kN 的力可能導致板的變形的偏差。建議：在未知安裝條件下，為了保證整個平臺的精度，安裝板必須具有例如 10...
