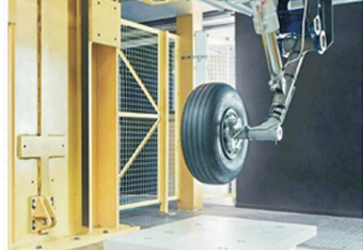

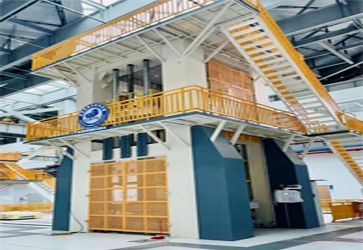

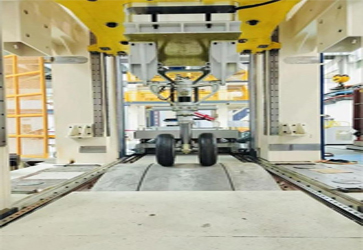

HUATRAN三分量測力平臺應用于飛機起落架落震試驗
日期：
2025-02-19
瀏覽次數：
59
行業概述
為了解決獨立三分量測力傳感器測量的局限性問題及增加其實用性，根據具體測試需求而設計三分量的測力平臺，目前最大設計能力是2000kN,尺寸1200*1200mm;測力平臺的組成,根據客戶需求,測力平臺由4個或2個三分量傳感器組成，上下兩個平面,對四個傳感器各方向的信號進行疊加然后放大;
按照用戶要求的尺寸、性能指標、螺栓孔間隔等特殊要求進行設計;
平臺的整體線性精度為0.5%FS,優于市場同類產品。
主要參數：
量程Fxyz: 80kN非線性:0.5%FS
輸出信號:0.5-1.5mV/V
安全過載:150%FS
溫度范圍:-1060°C
平臺量程、尺寸可定制
量程Fxyz:200kN非線性:0.5%FS
輸出信號:0.5-1.5mV/
安全過載:150%FS
溫度范圍:-1060°C
平臺量程、尺寸可定制
