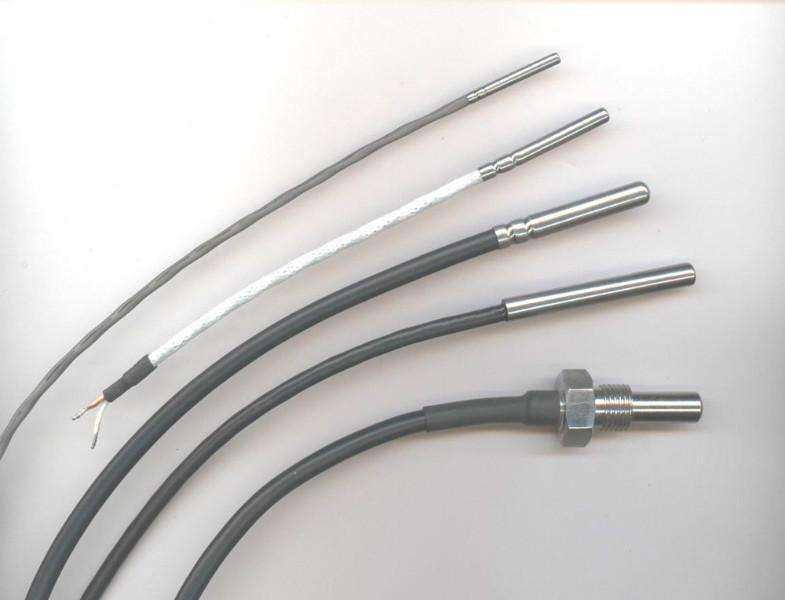

有時候我們需要進行一些牢靠的溫度測量，那我們就需要知道一些正確選擇溫度傳感器的方法，幫助我們選擇正確的溫度傳感器。一般檢驗中常用的溫度傳感器有熱電偶、熱敏電阻、鉑電阻(RTD)和溫度IC等，我們來了解一下： 1、熱電偶 熱電偶是溫度測量中常用的傳感器。其主要優點是寬溫度規劃和習氣各大氣環境，并且強健、價低，不需供電，格外便宜。熱電偶由在一端聯接的兩條不一樣金屬線(金屬A和金屬B)構成，如圖2所示。當熱電偶一端受熱時，熱電偶電路中就有電勢差。可用測量的電勢差來計算溫度?！ ∮捎陔妷汉蜏囟葘﹀e線性聯絡，因此需要為參看溫度(Tref)作第2次測量，并運用檢驗設備軟件和∕或硬件在儀器內部處理電壓—溫度轉換，以畢竟獲得熱偶溫度(Tx)。Agilent34970A和34980A數據采集器均有內置的測量了運算才干。簡而言之，熱偶是簡略和通用的溫度傳感器，但熱偶并不適宜精度高的運用?！ ?、熱敏電阻 熱敏電阻是用半導體材料，大多為負溫度系數，即阻值隨溫度增加而降。溫度改動會構成大的阻值改動，因此它是活的溫度傳感器。但熱敏電阻的線性度很差，并且與生產工藝有很大聯絡。制造商給不出標準化的熱敏電阻曲線。 熱敏電阻體積很小，對溫度改動的呼應也快。但熱敏電阻需要運用電流源，小標準也使它對自熱過失很為活絡?！ 崦綦娮柙趦蓷l線上測量的是溫度， 有較好的精度，但它比熱偶貴，可測溫度規劃也小于熱偶。一種常用熱敏電阻在25℃時的阻值為5kΩ，每1℃的溫度改動構成200Ω的電阻改動?！ ×粜?0Ω的引線電阻僅構成可忽略的0.05℃過失。它很適宜需要進行迅速和活絡溫度測量的電流控制運用。標準小對于有空間懇求的運用是有利的，但要有留心防止自熱過失?！ ?、測量訣竅 熱敏電阻體積小是利益，它能很快安穩，不會構成熱負載。不過也因此很不強健，大電流會構成自熱。由于熱敏電...
