您現在的位置：首頁 → 新聞資訊 →

Case 公司新聞

來源:

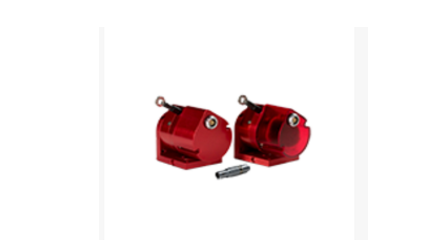

角度位移傳感器是利用角度變化來定位物體位置的電子元件。適用于汽車，工程機械，宇宙裝置、導彈、飛機雷達天線的伺服系統以及注塑機，木工機械，印刷機，電子尺，機器人，工程監測，電腦控制運動器械等需要精確測量位移的場合。本文介紹角度位移傳感器原理及其應用實例。　　角度位移傳感器原理　　角度傳感器用來檢測角度的。它的身體中有一個孔，可以配合樂高的軸。當連結到RCX上時，軸每轉過1/16圈，角度傳感器就會計數一次。往一個方向轉動時，計數增加，轉動方向改變時，計數減少。計數與角度傳感器的初始位置有關。當初始化角度傳感器時，它的計數值被設置為0，如果需要，你可以用編程把它重新復位?！　〗嵌任灰苽鞲衅鲗?shí)例　　如果把角度傳感器連接到馬達和輪子之間的任何一根傳動軸上，必須將正確的傳動比算入所讀的數據。舉一個有關計算的例子。在你的機器人身上，馬達以 3:1的傳動比與主輪連接。角度傳感器直接連接在馬達上。所以它與主動輪的傳動比也是3:1。也就是說，角度傳感器轉三周，主動輪轉一周。角度傳感器每旋轉一周計16個單位，所以16*3=48個增量相當于主動輪旋轉一周?，F(xiàn)在，我們需要知道齒輪的圓周來計算行進距離。幸運地是，每一個LEGO齒輪的輪胎上面都會標有自身的直徑。我們選擇了體積最大的有軸的輪子，直徑是81.6CM（樂高使用的是公制單位），因此它的周長是 81.6×π=81.6×3.14≈256.22CM?，F(xiàn)在已知量都有了：齒輪的運行距離由48除角度所記錄的增量然后再乘以256。我們總結一下。稱R 為角度傳感器的分辨率（每旋轉一周計數值），G是角度傳感器和齒輪之間的傳動比率。我們定義I為輪子旋轉一周角度傳感器的增量。即：　　I=G×R　　在例子中，G為3，對于樂高角度傳感器來說，R一直為16.因此，我們可以得到：　　I=3×16=48　　每旋轉一次，齒輪所經...

發布時間: 2018 - 01 - 04

壓力傳感器選型時常用的用語解釋合集

來源:

壓力是工業生產中的重要參數之一，為了保證生產正常運行，必須對壓力進行監測和控制。下面是壓力傳感器選型時常用的用語：檢測壓力范圍：指?jìng)鞲衅鞯倪m應壓力范圍?？沙惺軌毫Γ寒?dāng)恢復到檢測壓力時，其性能不下降的可承受壓力。標準壓：以大氣壓為標準表示的壓力大小，大于大氣壓的叫正壓；小于大氣壓的叫負壓。絕對壓：以絕對真空為標準表示的壓力大小。相對壓：對比較對象（標準壓）而言的壓力大小。線性：模擬輸出對檢測壓力呈線性變化，但與理想直線相比有偏差。用對全標度值來說百分?jǐn)?shù)來表示這種偏差的值叫線性。磁滯（線性）：用零電壓和額定電壓在輸出電流（或電壓）值間畫出理想直線，把電流（或電壓）值與理想電流（或電壓）值之差作為誤差求出來，再求出壓力上升時和下降時的誤差值。用全標度的電流（或電壓）值去除上述差的絕對值的最大值所得的值即為磁滯。單位用%FS表示。磁滯（ON/OFF輸出）：用壓力的全標度值去除輸出ON點壓力與OFF點壓力之差所得的值既是磁滯。大氣壓：指大氣壓力。標準大氣壓（1atm）相當于高度為760mm水銀柱的壓力。真空：指低于大氣壓的壓力狀態。1Torr=1/760氣壓。往返精度（ON/OFF輸出）：當一定溫度（23°C）下，當增加、減少壓力時、用檢測壓力的全標度值去除輸出進行反轉的壓力值而得到的動作點的壓力變動值。精度：在一定溫度（23°C）下，當加零壓力和額定壓力時，用全標度值去除偏離輸出電流規定值（4mA、20mA）的值而得到的值。單位用%FS表示。非腐蝕性氣體：指空氣中含有的物質（氮、二氧化碳等）與惰性氣體（氬、氖等）

發布時間: 2018 - 01 - 04

應變式壓力傳感器分類及使用方法合集

來源:

應變式壓力傳感器是把壓力的變化轉換成電阻值的變化來進行測量的，應變片是由金屬導體或半導體制成的電阻體，其阻值隨壓力所產生的應變而變化。　　1、應變式壓力傳感器分類介紹　　應變計中應用最多的是粘貼式應變計（即應變片）。它的主要缺點是輸出信號小、線性范圍窄，而且動態響應較差（見電阻應變計、半導體應變計）。但由于應變片的體積小，商品化的應變片有多種規格可供選擇，而且可以靈活設計彈性敏感元件的形式以適應各種應用場合，所以用應變片制造的應變式壓力傳感器仍有廣泛的應用。按彈性敏感元件結構的不同，應變式壓力傳感器大致可分為應變管式、膜片式、應變梁式、組合式四種?！　、賾?yīng)變管式　又稱應變筒式。它的彈性敏感元件為一端封閉的薄壁圓筒，其另一端帶有法蘭與被測系統連接（圖1）。在筒壁上貼有2片或4片應變片，其中一半貼在實心部分作為溫度補償片，另一半作為測量應變片。當沒有壓力時 4片應變片組成平衡的全橋式電路;當壓力作用于內腔時，圓筒變形成“腰鼓形”，使電橋失去平衡，輸出與壓力成一定關系的電壓。這種傳感器還可以利用活塞將被測壓力轉換為力傳遞到應變筒上或通過垂鏈形狀的膜片傳遞被測壓力。應變管式壓力傳感器的結構簡單、制造方便、適用性強，在火箭彈、炮彈和火炮的動態壓力測量方面有廣泛應用?！　、谀て?#160;　它的彈性敏感元件為周邊固定圓形金屬平膜片。膜片受壓力變形時，中心處徑向應變和切向應變均達到正的最大值，而邊緣處徑向應變達到負的最大值，切向應變?yōu)榱恪Ｒ虼顺０褍蓚€(gè)應變片分別貼在正負最大應變處，并接成相鄰橋臂的半橋電路以獲得較大靈敏度和溫度補償作用。采用圓形箔式應變計（見電阻應變計）則能最大限度地利用膜片的應變效果（圖2）。這種傳感器的非線性較顯著。膜片式壓力傳感器的最新產品是將彈性敏感元件和應變片的作用集于單晶硅膜片一身，即采用集成電路工藝在單晶硅膜片上擴散制作電阻條，并采用周邊固定結構...

發布時間: 2018 - 01 - 04

壓力傳感器5種常見的工作原理

來源:

壓力傳感器所屬壓力傳感器中最常用的一種，在工業、電子、化工、醫療、軍用、石油等領域中都有一定的應用。壓力傳感器的種類是非常多的，可以分為壓阻式壓力傳感器、陶瓷壓力傳感器、擴散硅壓力傳感器等，今天小編就來為大家具體介紹一下常見壓力傳感器的工作原理吧，希望可以幫助到大家。　　1、壓阻式力傳感器：電阻應變片是壓阻式應變傳感器的主要組成部分之一。金屬電阻應變片的工作原理是吸附在基體材料上應變電阻隨機械形變而產生阻值變化的現象，俗稱為電阻應變效應?！　?、陶瓷壓力傳感器：陶瓷壓力傳感器基于壓阻效應，壓力直接作用在陶瓷膜片的前表面，使膜片產生微小的形變，厚膜電阻印刷在陶瓷膜片的背面，連接成一個惠斯通電橋，由于壓敏電阻的壓阻效應，使電橋產生一個與壓力成正比的高度線性、與激勵電壓也成正比的電壓信號，標準的信號根據壓力量程的不同標定為2.0/3.0/3.3mv/v等，可以和應變式傳感器相兼容?！　?、擴散硅壓力傳感器：擴散硅壓力傳感器工作原理也是基于壓阻效應，利用壓阻效應原理，被測介質的壓力直接作用于傳感器的膜片上(不銹鋼或陶瓷)，使膜片產生與介質壓力成正比的微位移，使傳感器的電阻值發生變化，利用電子線路檢測這一變化，并轉換輸出一個對應于這一壓力的標準測量信號。　　4、藍寶石壓力傳感器：利用應變電阻式工作原理，采用硅-藍寶石作為半導體敏感元件，具有無與倫比的計量特性。因此，利用硅-藍寶石制造的半導體敏感元件，對溫度變化不敏感，即使在高溫條件下，也有著很好的工作特性;藍寶石的抗輻射特性極強;另外，硅-藍寶石半導體敏感元件，無p-n漂移?！　?、壓電式壓力傳感器：壓電效應是壓電傳感器的主要工作原理，壓電傳感器不能用于靜態測量，因?yàn)榻?jīng)過外力作用后的電荷，只有在回路具有無限大的輸入阻抗時才得到保存。實際的情況不是這樣的，所以這決定了壓電傳感器只能夠測量動態的應力。

發布時間: 2018 - 01 - 04

如何選擇實用的壓力傳感器？

來源:

1、傳感器測量適用于多大壓力值?　　答:首先需要了解的是對應系統中所需要的最大壓力值。那么所需要選配的壓力傳感器壓力范圍最大值應該達到系統所需最大壓力值的1.5倍。這些額外的壓力范圍是由于許多的系統，特別是水壓和過程控制，存在壓力尖峰或者連續的脈沖。這些尖峰可能會達到“最大”壓力的五至十倍，有可能造成傳感器的損壞。連續的高壓脈沖，接近或者超過傳感器的最大額定壓力，也會縮短傳感器的壽命。所以僅僅提高傳感器額定壓力并不是萬全之策，因?yàn)檫@會犧牲傳感器的分辨率。也可以使用緩沖器來減弱尖峰,但是這也僅僅是一個折中方案，因?yàn)檫@會降低傳感器的響應速度?！　?、傳感器需要達到什么樣的精度?　　答:精確度是行業內通俗用來描述傳感器輸出誤差常用的一個術語。它來源于非線性，遲滯，不可重復性，溫度，零點平衡，校正和濕度效應。通常下我們將精確度指定為非線性，遲滯和不可重復性的綜合影響。對許多傳感器來說，“精確度”會由于溫度，零點平衡等因素而比標稱值更低。擁有更高精確度的傳感器的成本會更高，那么所對應的系統真是需要這么高的精確度嗎?使用高精確度傳感器和低分辨率儀器組成的系統其實是一種低效率的解決方案。　　3、傳感器的耐溫性如何?　　答:壓力傳感器，像所有物理設備系統一樣，會在極端溫度的環境下會產生錯誤甚至無法使用。一般每個傳感器將會有兩個溫度范圍，分別是工作范圍和補償范圍。補償范圍包含在工作范圍之內。　　工作范圍是指在這個范圍內，傳感器通電后可以暴露在介質中而不會發生損壞。但是，這并不表示當處于補償范圍以外的時候其性能也能達到標稱的規格(溫度系數)?！　⊙a(bǔ)償范圍一般是在工作范圍之內的一段更狹窄的范圍。在這個范圍內，傳感器確?？梢赃_(dá)到標稱的規格。溫度的改變通過兩種方法影響傳感器，其一是造成零點漂移，其二是影響整個量程的輸出。傳感器規格說明應該將這些誤差以下列形式列出：±x%滿量程/°...

發布時間: 2018 - 01 - 04
