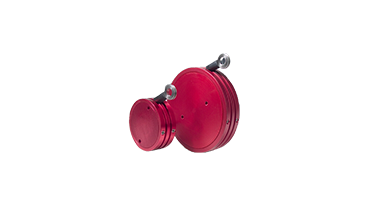

拉繩位移傳感器我們也可以叫它拉繩傳感器、拉繩電子尺、拉繩編碼器。拉繩位移傳感器是一種新型而簡便的長度位移傳感器，它的用途非常廣泛。拉繩位移傳感器具有結構緊湊、測量行程長、安裝空間尺寸小、測量精度高，可靠性好，壽命長，維護少等優點。適合許多危險場合應用，在測量領域有著廣泛的應用。今天由必優傳感網小編就來為大家介紹一下拉繩位移傳感器相關知識。拉繩位移傳感器原理繩式位移傳感器的功能是把機械運動轉換成可計量，記錄或傳送的電信號。位移傳感器由可拉伸的不銹鋼繩繞在一個有螺紋的輪轂上，此輪轂與一個精密旋轉感應器連接在一起，感應器可以是增量編碼器，絕對獨立的編碼器，混合或?qū)щ娝芰闲D(zhuǎn)電位計，同步器或解析器。 操作上，拉繩式位移傳感器安裝在固定位置上，拉繩縛在移動物體上。拉繩直線運動和移動物體運動軸線對準。運動發生時，拉繩伸展和收縮。一個內部彈簧保證拉繩的張緊度不變。帶螺紋的輪轂帶動精密旋轉感應器旋轉，輸出一個與拉繩移動距離成比例的電信號。測量輸出信號可以得出運動物體的位移、方向或速率。 拉繩位移傳感器常用參數常用參數有測量行程、輸出信號模式、線性度、重復性、分辨率、線徑規格、出線口拉力、最大往返速度、重量、輸入電阻值、功率、工作電壓、工作溫度、震動、防護等級等。拉繩位移傳感器應用拉繩位移傳感器特別適合直線導軌系統，液壓氣缸系統、試驗機、伸縮系統，倉儲位置定位，壓力機械，造紙機械，紡織機械，金屬板材機械，包裝機械，印刷機械，水平控制儀，建筑機械等相關尺寸測量和位置控制，特別適合電液伺服液壓萬能試驗機的控制。完全可以替代光柵尺，其它應用場合可以定制，完全可以實現低成本的高精度測量。拉繩位移傳感器信號輸出方式 拉繩位移傳感器信號輸出方式分為數字信號輸出和模擬信號輸出，數字輸出型可以選擇增量旋轉編碼器、絕對值編碼器等，輸出信號為方波ABZ信號或格雷碼信號，行程最大可以...
