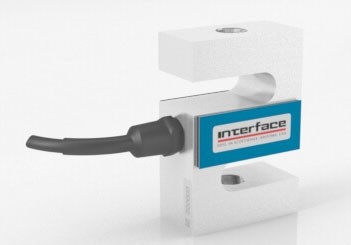

拉壓力傳感器內部結構

?

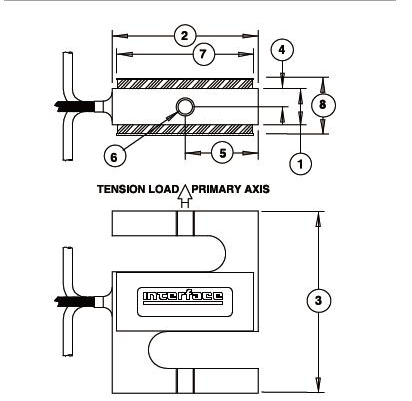

微型S梁拉壓力傳感器原理結構：

?

　　傳感器原理結構依據骨外固定力測量的特點，采用工藝成熟、對測量電路要求較低的電阻應變式力傳感器。該傳感器要害元件之--的彈性體，采用S型梁式結構。當受壓力P時，從彈性體中心開孔處上側梁的彎矩圖可看出，沿X軸方向彎矩有負到正的改動，而開孔處下側梁的彎矩則相反。選擇合適的貼片方位及組橋方法，不僅能抵消側向力輸出，力作用點的改動也不影響測量成果，這正是骨外力測量所有必要的。傳感器彈性體的規劃，主要是活絡部分長度|、厚度h、寬度b和剛接部位的剛度的選擇。既要傳感器體積小、線性好及適合的活絡度，還要使剛接部位剛度足夠大，在力P作用下不產生安閑滾動。

　　此時彎矩微型S梁拉壓力傳感器結構生安閑滾動。此時彎矩Mmax=PI2應力在彈性體中部長方孔的弧頂，即圖1中電阻應變片R1、R2、R3、R4的粘貼處，則應力emax=MW=3Pl1bh2（1）應變Xmax=emaxE=3Pl1Ebh2（2）四個應變片組滿足橋差動電路，傳感器彈性體資料選用硬鋁合金，其彈性模量E=70x103N/mm2。將有關尺寸代入（2）式，得到10N時R1處應變X=54x10-6。

?

?

拉壓力傳感器的原理：

?

　　首要，在拉壓力傳感器工作過程中我們會見到的目標有線性度、活絡度、遲滯、重復性與漂移這五個。線性度所描繪的是傳感器輸入/輸出的實踐函數與其擬合直線之間的違背程度，其數值為兩者之間的差錯與滿量程輸出值的比值?；罱j度比較好了解，是指輸出量的增加值（即增量）與引起該增加值的相應變量的增加量的比值，也是一個用來描繪傳感器特性的重要目標。 遲滯是指在輸入量由大到小改動，或由小變大改動時，構成兩者特性曲線不相符的差值。重復性則指的是傳感器同一方向改動的輸入量，在屢次試驗中特性曲線的不同程度。一個漂移，描繪的則是堅持輸入不變，輸出量會跟著時刻有所動搖的現象。

　　拉壓力傳感器經過力敏器件檢測其所受到的力的改動，并經過拉力傳遞結構來傳遞力的物理信號。?也就是說，彈性體在產生彈性形變時，使傳遞器這一轉化元件（通常為電阻應變片）也產生形變，而此時電阻應變片的阻值將產生改動，這種改動將轉變?yōu)殡娦盘柋惠敵觥?/span>

　　以數顯電子秤為例，它的電路中包含了一個測量電路，與信號擴展電路，測量電路能將電阻的阻值變量轉化成電壓信號，而這種信號往往是弱電信號，并不能直觀、精確地反應出改動的巨細。?經過擴展電路，這種信號即可被擴展并輸出數顯面板表。

?
