此文主要描述并使用MMA7260QT三軸加速計和低功耗的9S08QG8八位單片機實現求解位置的算法?。

在今天先進的電子市場，有不少增加了許多特性和智能的多功能的產品。定位和游戲只是得益于獲取到的位置信息的一部分市場。一個獲取這種信息的可選方案是通過使用慣性傳感器。從這些傳感器中取得的信號需要進行一些處理，因?yàn)樵诩铀俣群臀恢弥g沒有一種直接轉換。

為了獲得位置，需要對加速度進行二次積分。本文介紹一種簡單的算法實現加速度的二重積分。為了獲取加速度的二重積分，一個簡單的積分要進行兩次，因?yàn)檫@樣也可以順便獲取速度。

接下來要展示的算法，能夠應該于任何傳感軸，所以一維、二維、三維的位置都可以被計算出。當在獲取三維位置信息時，要特別地除去重力加速度的影響。下面的算法實現還包括了一個二維系統的例子（比如鼠標）。

?

應用潛力

這種算法的應用潛力在于個人導航、汽車導航和（back-up）GPS、防盜設備、地圖追蹤、3D游戲、計算機鼠標等等。這類產品都需要用到求解位置信息的算法。

本文所介紹的算法在位移精度要求不是很嚴格的情況下很有用。其他的情況和影響特別是應用，當采用本文算法時，需要考慮一下。對最終程序進行微小的修改和調整，這種算法能夠達到更高的精度。

?

理論知識和算法

理解本文算法的最好方法是回顧一下數學上的積分知識。

加速度是一個對象速度的變化速率。同時，速度是同樣一個對象位置的變化速率。換句話說，速度是位置的導數，加速度是速度的導數，因此如下公式：

積分和導數相反。如果一個物體的加速度已知，那么我們能夠利用二重積分獲得物體的位置。假設初始條件為0，那么有如下公式：

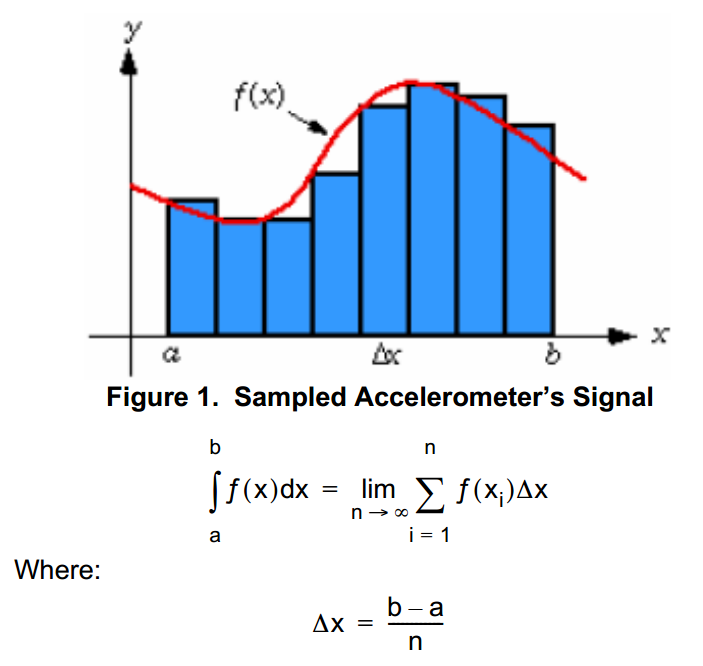

一個理解這個公式的方法是將積分定義成曲線下面包圍的區域，積分運算結果是極小區域的總和，區域的寬度趨近于0。換句話說，積分的和表示了一個物理變量的大?。ㄋ俣龋?。

利用前面的一個概念——曲線下面的區域，我們能得出一個結論：對一個信號采樣，得到該信號大小的瞬時值，所以能夠在兩次采樣之間得到一個小的區域。為了獲得連貫的值采樣時間必須相同。采樣時間代表這塊區域的寬，同時采樣得到的值代表區域的高。為了消除帶有分?jǐn)?shù)的乘法（微秒或毫秒），我們假定時間為一個單位。

現在，我們知道了每個代表區域?qū)挾鹊牟蓸訒r(shí)間等于1。下一個結論是：

積分的值可以約等于區域面積之和。

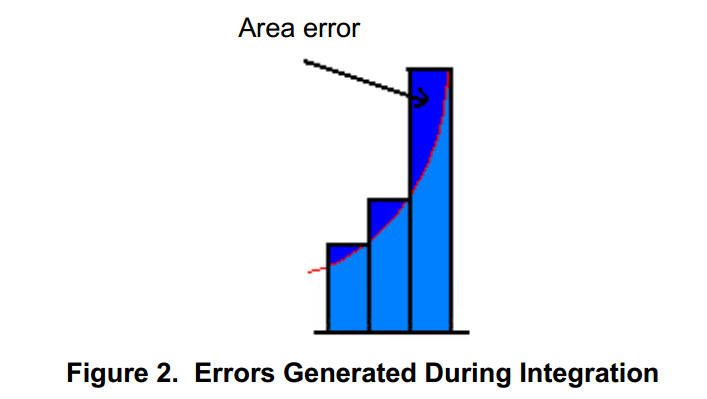

如果采樣時間趨近于0，那么結論將是正確的。但在實際中，將會產生如下錯誤，在處理的過程中，這個誤差將會一直累積。

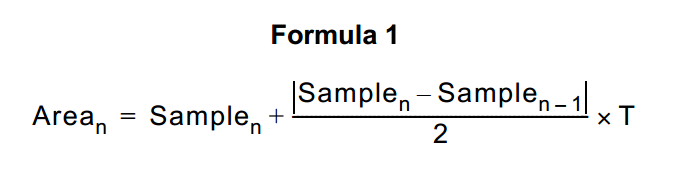

這些錯誤稱為采樣損失。為了減少這些錯誤，我們?cè)僮鲞M(jìn)一步的假設。結果區域能夠看成由兩塊小的區域的組合：

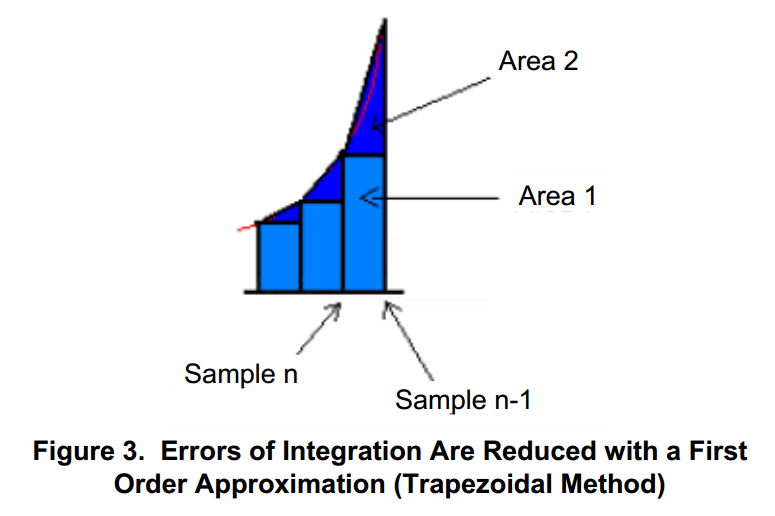

區域1是前一次采樣的值（方形），區域2是一個三角形，是前一次采樣和當前采樣之差的一半。

通過這種方法，我們現在有一個一階近似（插值）的信號。

現在的錯誤比以前的近似的低得多。

盡管加速度有正有負，但采樣的值總是正的（基于MMA7260QT的輸出特性），因此需要做一個偏移判斷，換句話說，需要一個參考。這個程序即為校準程序。

校準程序用于在沒有移動情況下的加速度值上。這時，獲得的加速度值可以看成是零參考點。低于零參考點的值代表負值（減速），高于零參考點的值代表正值（加速）。

加速度計的輸出范圍為0v到Vdd，并且它通常由AD轉換器得到。0值接近Vdd/2。前面獲得的校準值會被芯片的方向和分解在各軸的靜態加速度（重力加速度）所影響。如果裝置剛好平行于地球表面，那么校準值將會很接近Vdd/2。

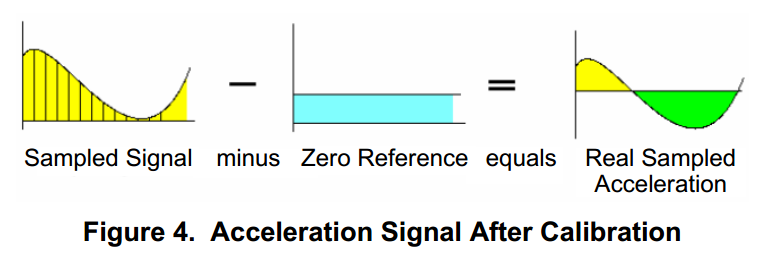

接下來的這張圖用于展示校準程序的結果。

從采樣的信號減去零參考值，我們獲得真正的采樣加速度。

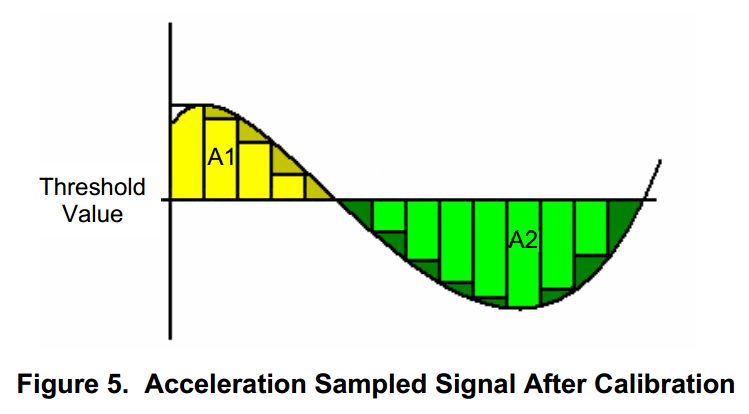

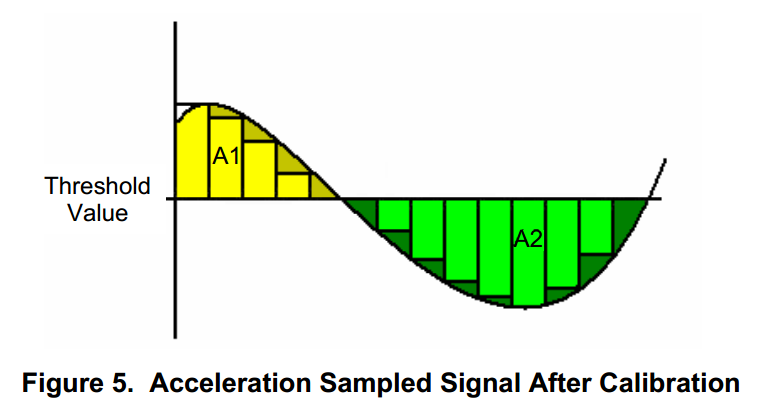

A1代表正加速度，A2代表負加速度。

如果我們將這數據看作是采樣數據，那么信號值將和下圖非常接近。

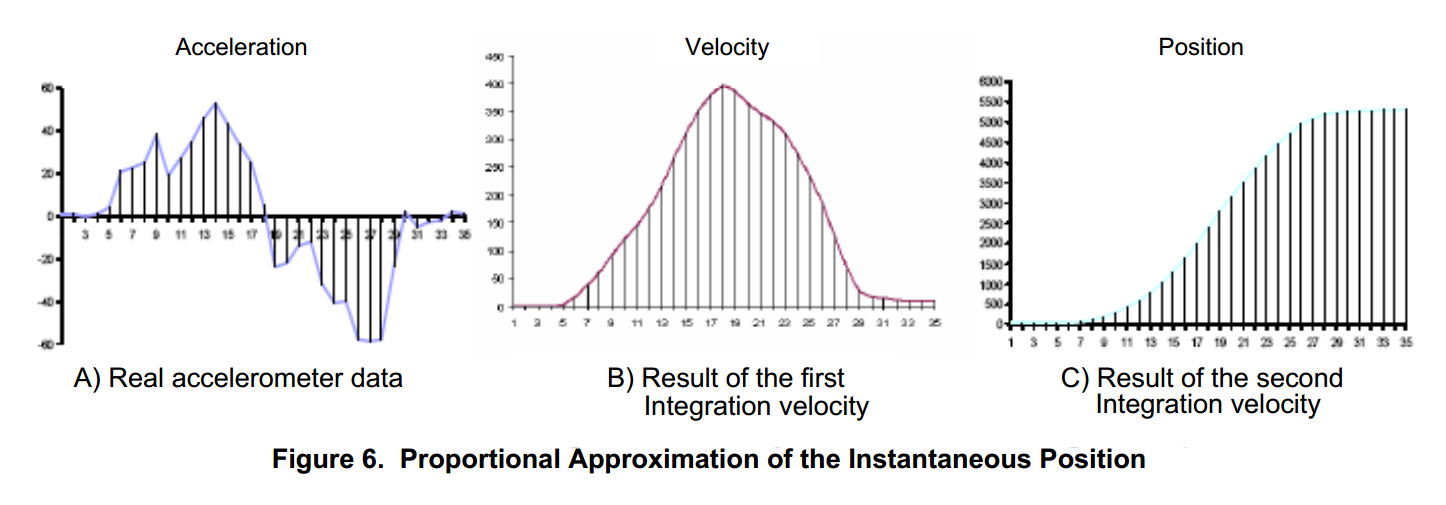

通過使用上面的積分公式，F(xiàn)ormula 1，我們將獲得速度的比例近似值。同樣，為了獲取位置，需要再進行一次積分。在獲得的速度數值上應用相同的公式和步驟，我們現在獲得了一個瞬時位置的比例近似值。（見圖6）

軟件設計相關注意事項

當在現實世界的實現中應用這種算法，應該考慮一下下面的步驟和建議：

1.信號存在一定的噪聲，所以信號必須經過數字濾波。本算法中的濾波是一種移動平均算法，要處理的值是一定數量采樣值的平均結果。

2.即使以前過濾的一些數據可能由于機械噪聲導致錯誤，所以必須實現另一個濾波器。根據過濾的樣品數，一個真實加速度的窗口能夠被選擇（一般為16±2采樣次數）。

3.無運動狀態對獲得正確的數據是至關重要的。校準例程需要在應用程序的開頭。該校準值必須盡可能準確。

4.加速度的真實值等于采樣值減去校準值；它可以是正數或負數。當你在定義變量的時候，這絕對不能被忽略，需要定義為有符號數。

5.更快的采樣頻率意味著更精確的結果，因?yàn)椴蓸宇l率越快誤差越少。但是需要更多的內存、時間和硬件方面的考慮。

6.兩次采樣之間的時間必須要相同。如果這個時間不相同，將會產生錯誤。

7.兩次采樣結果之間的線性近似值（插值）被推薦用于更精確的結果。
