PM是“particulate matter（顆粒物）”的縮寫，懸浮在空氣中，直徑小于等于2.5微米的稱為PM2.5，又稱細顆粒物。與較粗大的顆粒物相比，富含更大量的有毒有害物質，而且能在大氣中停留更長時間，輸送距離也更遠，對大氣環境及人體健康的影響也更大，是導致黑肺和灰霾天的主要兇手?？諝庵衅≈鞣N大小的顆粒物，PM2.5是其中較細小的那部分。要想測定PM2.5的濃度，需要分兩步走：第一步：把PM2.5與較大的顆粒物分離；第二步：測定分離出來的PM2.5的重量。

?

下面是PM2.5傳感器測量的幾種方法：

1、微量震蕩天平法

一頭粗一頭細的空心玻璃管，粗頭固定，細頭裝有濾芯。空氣從粗頭進，細頭出，PM2.5的顆粒物就被截留在濾芯上。在電場的作用下，細頭以一定頻率振蕩，該頻率和細頭重量的平方根成反比。于是，根據振蕩頻率的變化，就可以算出收集到的PM2.5的重量。

振蕩天平法是基于航天技術的錐形元件微量振蕩天平原理而研制的。通過測定系統頻率的變化可測得對應時間顆粒物濃度。

此方法優點：準確，靈敏度高，適應范圍廣，可連續監測

缺點：體積大，價格昂貴

?

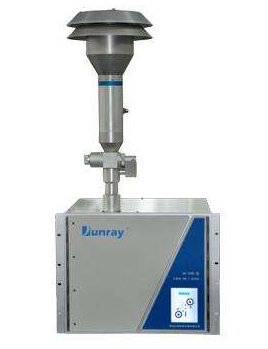

2.Beta（β）射線法

將pm2.5收集到濾紙上，然后照射一束貝塔射線，射線穿越顆粒物時被衰減，衰減的程度與顆粒物的重量成正比，根據射線的衰減就可以計算出pm2.5的重量。β射線吸收原理：原子核在發生β衰變時,放出β粒子。β粒子實際上是一種快速帶電粒子，它的穿透能力較強，當它穿過一定厚度的吸收物質時，其強度隨吸收層厚度增加而逐漸減弱的現象叫做β吸收。

此方法優點：準確度高，傳感器信號和顆粒物質量關聯度高

缺點：響應速度慢，通常只用它的小時平均值

?

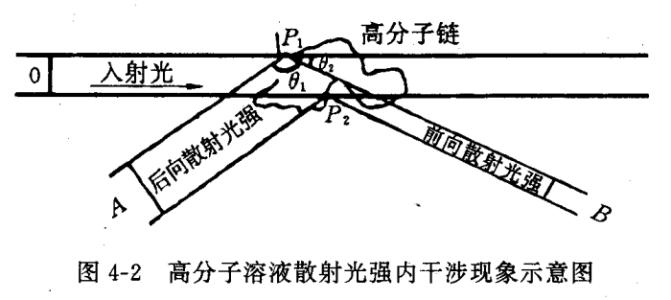

3、光散射法

當光照射在空氣中懸浮顆粒物上時，會產生散射光，散射光的強度與其質量濃度成正比。通過測量散射光強度，應用質量濃度轉換系數，得出顆粒物濃度值

此方法優點：檢測速度快，體積小，便于現代，適合公共場所的顆粒物濃度測量

?缺點：不確定性高于其他方法

?

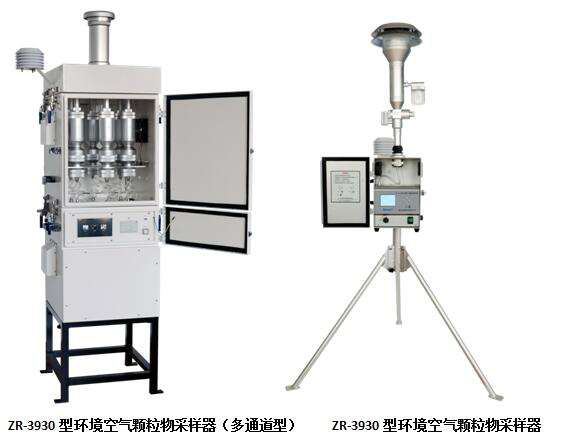

4、重量法（國標法）

將PM2.5直接截留在濾膜上，然后用天平稱重。還有就是濾膜并不能把所有的PM2.5都收集到，一些極細小的顆粒還是能穿過濾膜。只要濾膜對于0.3微米以上的顆粒有大于99%的截留效率，就算是合格的。損失部分極細小的顆粒物對結果影響并不大，因?yàn)槟遣糠诸w粒對PM2.5的重量貢獻很小。

此方法優點：國標方法，最直接最可靠，是驗證其他方法是否準確的標桿

缺點：不能顯示瞬時值，只能顯示平均值

由此可見 ,不論試樣內部存在哪種缺陷 , 當熱流注入時 , 都會在含有缺陷的試樣表面位置與無缺陷表面位置之間產生溫差 , 并且這個溫差的大小不僅取決于試樣本度材料的熱物理性質 , 也取決于缺陷的熱物理性質、幾何尺寸及其距表面的嘗試由于有與無缺陷部位的表面間局部溫差的存在 , 則表面的紅外輻射強度必然出現差異。利用紅外成像方法很容易地檢測出溫度的變化情況 , 從而可判定出缺陷的情況。

?

紅外無損檢測的方法可分為被動式檢測法和主動式檢測法兩大類。被動式則是利用物體自身的熱輻射作用輻射源?, 探測其輻射的強弱和分布情況 , 判斷物體內部有無缺陷。主動式是人為地在被測物體上注入 ( 或移出 ) 固定熱量 , 探測物體表面熱量或熱流變化規律 , 并以此分析判斷物體質量。現在廣泛采用的大多是主動式檢測法。

?

?
