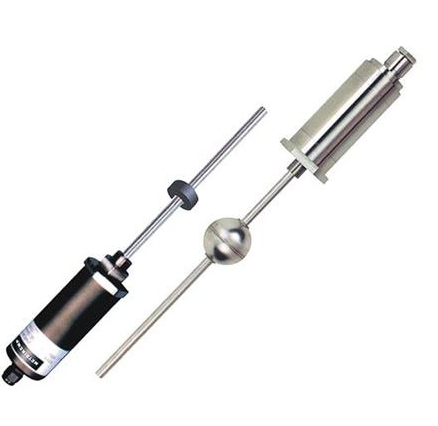

磁致伸縮傳感器為非接觸式，永不磨損。具有高分辨率、高精度、高穩定性、高可靠性、響應時間快、工作壽命長等優點。必優傳感網小編主要為大家講解一下磁致伸縮傳感器工作原理、接線方式及故障處理方法。

磁致伸縮傳感器工作原理

磁致伸縮傳感器的原理是利用兩個不同磁場相交時產生一個應變脈沖信號，然后計算這個信號被探測所需的時間周期，從而換算出準確的位置。這兩個磁場一個來自磁環中的永磁鐵，另一個來自傳感器電子倉中的電子部件產生的激勵脈沖。激勵脈沖沿傳感器內用磁致伸縮材料制造的波導絲以聲速運行。當與磁環中的永磁場相交時，由于磁致伸縮現象，波導絲產生的機械振動形成一個應變脈沖。應變脈沖很快便被電子倉中的感測電路探測到。從產生激勵脈沖的一刻到應變脈沖被探測到總的時間乘以固定的聲速，我們便能準確的計算出磁鐵的位置變化。這個過程是連續不斷的，所以每當磁環位置改變時，新的位置會迅速被測量出來。由于輸出信號是真正的絕對值，而不是比例的或需要再放大處理的信號，所以不存在信號漂移或變值的情況，更不必像其他傳感器那樣需要定期重標。

磁致伸縮傳感器接線方法

（一）模擬信號輸出方式

1、直接電纜出線接線方式

傳感器共有五個接點：正電源(橙)、電源地、信號地(藍)、信號輸出(黑)、殼體地(黃)，連接線（未使用）（綠）。

2、航空插頭連接

具體接線方式如圖所示

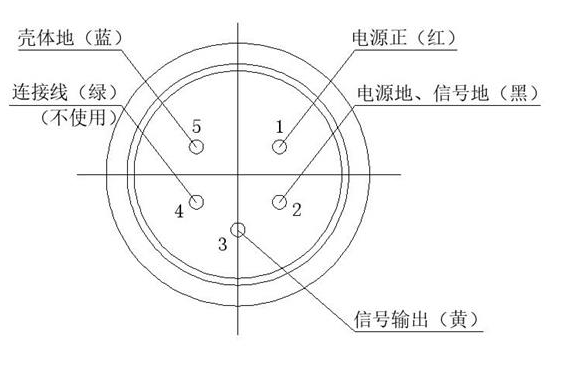

航空插頭連接

接線方法：

（二）模擬信號輸出方式：

1、直接電纜出線接線方式

傳感器共有五個接點：正電源(橙)、電源地、信號地(藍)、信號輸出(黑)、殼體地(黃)，連接線（未使用）（綠）。

2、航空插頭連接

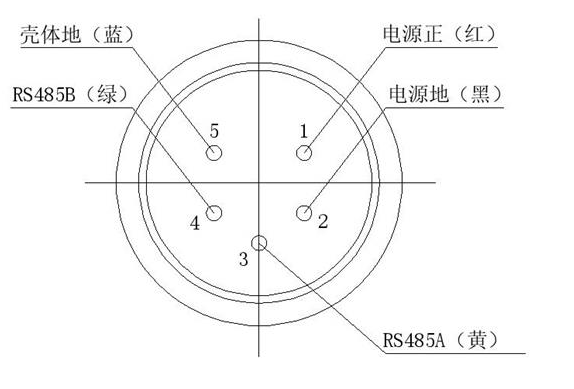

航空插頭連接

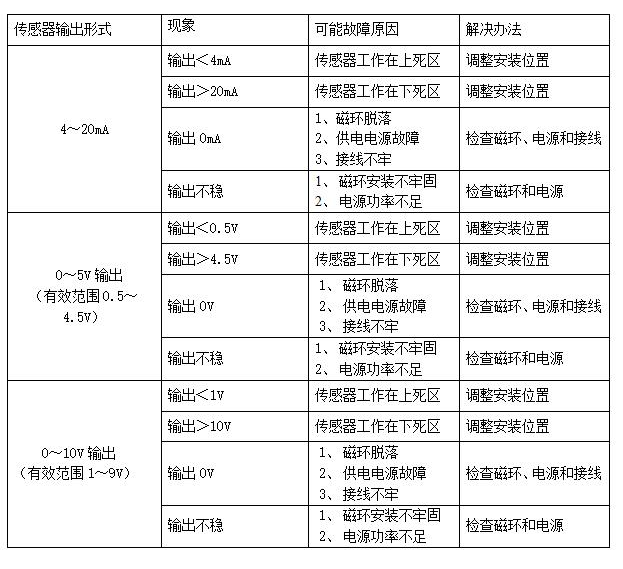

磁致伸縮傳感器故障處理方法

磁致伸縮傳感器應用領域

磁致伸縮傳感器主要應用于要求測量精度高、使用環境較惡劣的位移和液位測量系統中。具有精度高、重復性好、穩定可靠、非接觸式測量、壽命長、安裝方便、環境適應性強等特點。它的輸出信號是一個真正的絕對位置輸出，而不是比例的或需要再放大處理的信號，所以不存在信號漂移或變值的情況，因此不必像其它液位傳感器一樣需要定期重標和維護；正是因為它的輸出信號為絕對值，所以即使電源中斷重新接通也不會對數據接收構成問題，更無須重新歸回零位。

磁致伸縮位移傳感器與其它液位變送器或液位計相比有明顯的優勢，它可廣泛應用于石油、化工、制藥、食品、飲料等行業，對各種液罐的液位進行計量和控制。作為位移傳感器，它不但可以測量運動物體的直線位移，而且還可同時給出運動物體的速度模擬信號。
