一、方案配置流程 ??

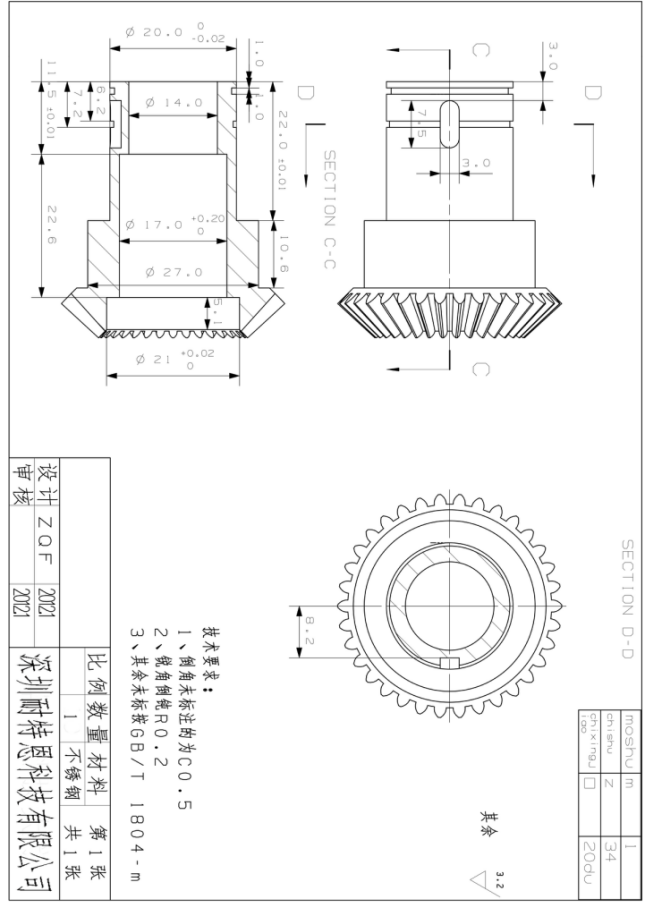

如右圖是一個差動齒輪機構，該結構應用于儀表設備中，最左最右的鏈輪提供動力輸入，驅動傘齒輪3做旋轉與擺動動作。需要測量的是傘齒輪3受到的扭矩。初步計算傘齒輪3上受到的扭矩最大為20NM。

?針對以上特征，采取應變片直貼的方案，該方案分為三個步驟

二、系統功能

該測試方案主要是利用應變片的受力發生電信號變化定制的方案，在傘齒輪受到扭矩發生形變，該形變使特定位置的應變片產生相應的電阻變化，最后傳送到SGV調理，給出客戶所需要的模擬信號

三、主要板塊描述

1、應變片貼片項目

應變片的工作原理：形變量與電阻變化呈現出標準的線性比。使傘齒輪受扭矩力直接的反應成電信號，傳遞到后期處理。

該方案提供應變片貼片工作，貼片工件為傘齒輪1。產品的結構參數見附件。

基本要求是：

參數單位　　 技術指標　

1)量程Nm ? 30

2)精確度≤ %F·S　±0.5

3)靈敏度　　mV/V2.0±0.01　　

4)非線性　　≤ %F·S　±0.5　　

5)滯后　　≤ %F·S　±0.5　　

6)重復性　　≤ %F·S　±0.3　　

7)蠕變　　≤ %F·S / 30min±0.3　　

8)零點輸出≤ %F·S±1　　

9)零點溫度系數　　≤ %F·S / 10℃±0.2　　

10)靈敏度溫度系數　≤ %F·S / 10℃　　±0.2　　

11)工作溫度范圍　　℃　　-20℃ ~ +80 ℃　　

12)推薦激勵電壓　　V　　10V

2、放大器

SGV 可與各種電阻應變式、陶瓷壓阻式、擴散硅壓阻式傳感器配套使用，實現對力、壓力、重量、 位移、扭矩、液位等物理量轉換變送。多種封裝模式例如塑料，噴塑，及鑄鋁以實現不同場合的應用。在精度要求不高的情況下，客戶可以采用該放大器作為信號處理。

? ? ? ? 技術參數

三、應用與服務

該測試系統是針對室外環境做的設備。使用過程中如出現問題，可以及時聯系我們。
