一、方案配置流程

二、系統功能

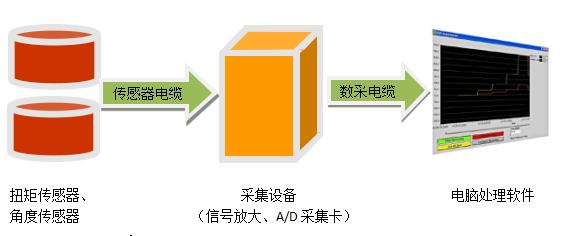

該應用方案主要是利用扭矩傳感器和角度傳感器測量插頭在撥動與吸合過程中的受力情況與轉角情況，然后將采集到的信號經過采集設備處理后，直接上傳到電腦，在電腦上的數據分析處理軟件上進行數據的數值顯示與波形顯示，在坐標窗口上能看到插頭撥動與吸合過程中的扭矩值曲線，同時能與用戶輸入的標準參考范圍值進行比較與判斷，輸出判斷結果（合格或者不合格），存儲數據， 方便進行調閱查看。

三、主要板塊描述

TF09 扭矩傳感器，主要應用于靜態扭力測試儀器、扭力扳手等扭力測試設備具有良好的穩定性以及較高的測量精度。主要參數：

? 量程：5N·m

? 輸出靈敏度：1.0 mV/V

? 精度：0.1%F.S.

? 激勵電壓：5-10V

? 安全超載：120%

? 工作溫度：-20~80℃

采集設備包含信號放大、A/D 轉換主板采集卡 USB1608。信號放大主要是將傳感器的信號放大轉換成標準模擬量；A/D 轉換主板采集卡 USB1608 是一種基于

USB 總線的數據采集卡，可直接和計算機的 USB 接口相連，與計算機上配套的智

能數據采集軟件使用，構成實驗室、產品質量檢測中心等各種領域的數據采集、波形分析和處理系統。也可構成工業生產過程監控系統。

AD 模擬量輸入功能：

? 輸入量程：±10V,±5V,0-10V(可選)

? 傳喚精度：13 位，第 13 位為符號位

? 采樣速率：AD 芯片最大轉換速率 500KHz

? AD 轉換時間：≤1.6uS

? 系統測量精度：0.1%

DO 數字量輸出功能：

? 通道數：8 路

? 電氣標準：CMOS 兼容

數據分析處理軟件可以實現：

? 將采集到的插頭撥動與吸合過程中的轉角角度和扭矩值描繪成XY 坐標曲線。

? 能將采集到的數據與用戶輸入的標準參考值進行判斷，并輸出判斷結果，如合格與不合格。

? 能保存測試數據與判斷結果。

如果客戶有其它的需要，我們還可以進行拓展開發。我們會指導客戶進行安裝使用。
